Вимикачі безконтактні шляхові моделі ВБШ-03 виготовлені у відповідності з технічними умовами і призначені для управління технологічними процесами в різних галузях промисловості. Найбільш широко застосовують для визначення положення металевих і неметалевих частин обладнання, а також рівня сипучих матеріалів і рідин.
Будова вимикача ВБШ-03
У циліндричному пластмасовому корпусі розташовані елементи ємнісного датчика і друкована плата з радиоэлементами. Для забезпечення механічної міцності і вологозахисту внутрішня порожнина вимикача залитий компаундом. Підключення до джерела живлення і навантаження ввыключателях ВБШ-03-204-А30 та ВБШ-03-204-В34 здійснюється за допомогою кабелю або проводів в спільній оболонці.
Вимикач закритий кришкою, в якій розміщений світлодіод і регулювальний резистор. Вимикач ВБШ-03-204-В40 замість проводів має спеціальну контактну камеру для підключення живлення і навантаження.
Кріплення вимикачів ВБШ-03-204-В34 і ВБШ-03-204-В40 здійснюється за допомогою 2-х кріпильних скоб і 2-х гвинтів М5. Вимикач ВБШ-03-204-А30 має різьблення по поверхні корпусу М30х1,5-6g і дві гайки для кріплення на об'єкті контролю.
Технічні характеристики
| № | Типи датчиків ВБШ | Під- ключ гай- чення | U, В посто- постійного струму | Струм нагру- зки, А,max | Рассто- of ді- дій, мм, Sn | Диференціації- соціал ходу, мм | Викон. опера- ція | Струк- туру виходу | Максим. частота срабаты- вання, Гц | D, мм | Можли. уста- новки запод- особа | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | |||||||||||
| Серія ВБШ03, ємнісні | ||||||||||||
| 1. | ВБШ03-204-А30111 | Пр. | 15-35 | 0,2 | Від 0 до 20 | - | 4 | Вкл. | п-р-п | 70 | 30 | - |
| 2. | ВБШ03-204-А30121 | Пр. | 15-35 | 0,2 | Від 0 до 20 | - | 4 | Вкл. | р-п-р | 70 | 30 | - |
| 3. | ВБШ03-204-В40111 | к. до | 15-35 | 0,2 | Від 0 до 30 | - | 6 | Вкл. | п-р-п | 70 | 40 | - |
| 4. | ВБШ03-204-В40121 | к. до | 15-35 | 0,2 | Від 0 до 30 | - | 6 | Вкл. | р-п-р | 70 | 40 | - |
| 5. | ВБШ03-204-В34311 | Пр. | 15-35 | 0,2 | Від 0 до25 | - | 5 | Пер. | п-р-п | 70 | 34 | - |
| 6. | ВБШ03-204-В34321 | Пр. | 15-35 | 0,2 | Від 0 до25 | - | 5 | Пер. | р-п-р | 70 | 34 | - |
Номінальне значення живлення вимикачів Un = 24В
Примітка:
«Пр» – з проводами = 2 м.
«к. к» – з'єднання контактної камері.

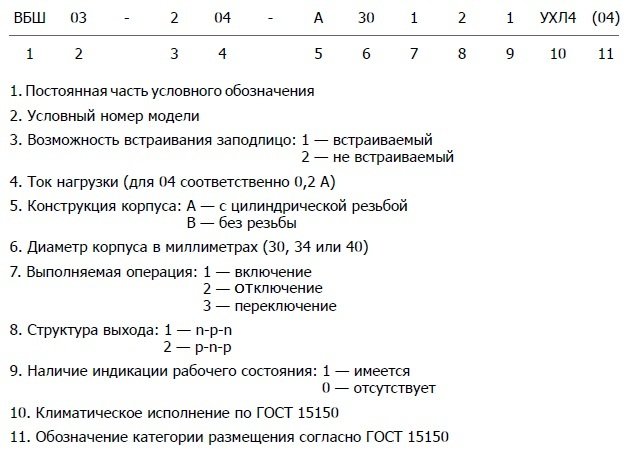

Структура умовного позначення:

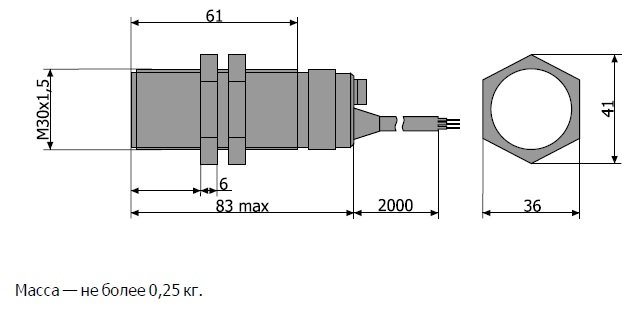

Габаритні та настановні розміри вимикачів ВБШ03-204-А30

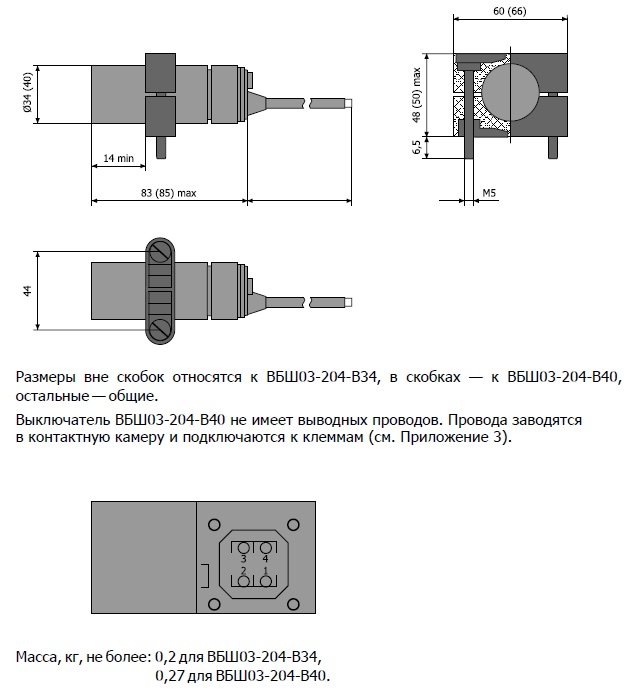

Габаритні та настановні розміри вимикачів ВБШ-03-204-В34 та ВБШ-03-204-В40

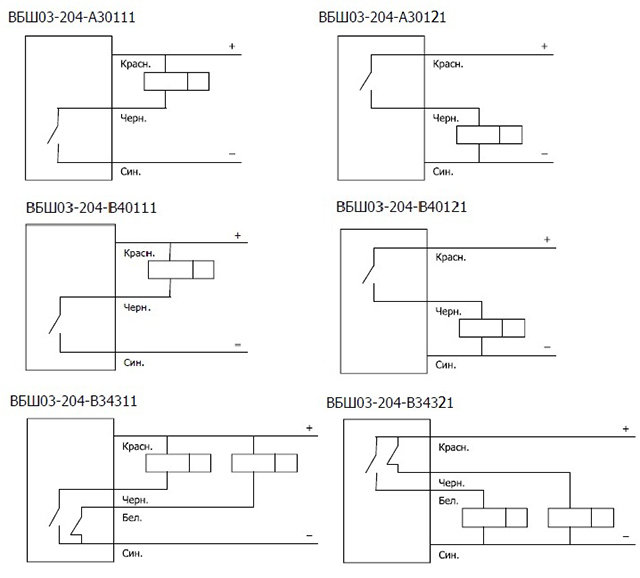

Схеми підключення
Області застосування
сигналізація заповнення ємностей із пластику або скла;

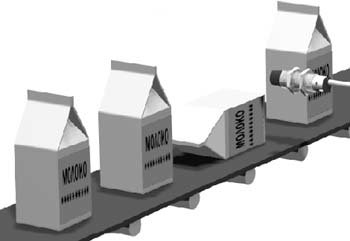

контроль рівня заповнення прозорих упаковок;

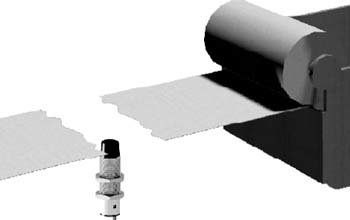

сигналізація обриву стрічки, обмотувального дроту тощо.
поштучний рахунок будь-якого виду продукції та ін.

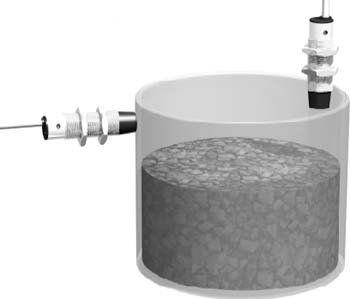

позиціонування об'єкта, наповнення бункерів
